A máquina de corte a laser de fibra, como um equipamento de substituição para a maneira tradicional de processar material metálico, tem uma demanda enorme. Porque melhora a eficiência da produção, reduz os custos de produção e melhora a qualidade dos produtos.

A máquina de corte de tubo / tubo de metal de fibra de metal ACME CNC é projetada para corte profissional e processamento de tubos de metal. Traga alta precisão de corte e velocidade de corte rápida na área de processo do tubo. Pode cortar, fazer furos, cortar qualquer padrão na superfície do tubo de uma só vez. Por isso, pode poupar tempo e trabalho, fazer mais valor para você.

Série LT-6020

A série LT-6020 é a produção profissional da máquina de corte do tubo da tubulação do metal por ACME CNC China. Possui três modelos: LT-6020, LT-6020S, LT-6020D, para atender as necessidades de corte de diferença dos clientes.

LT-6020

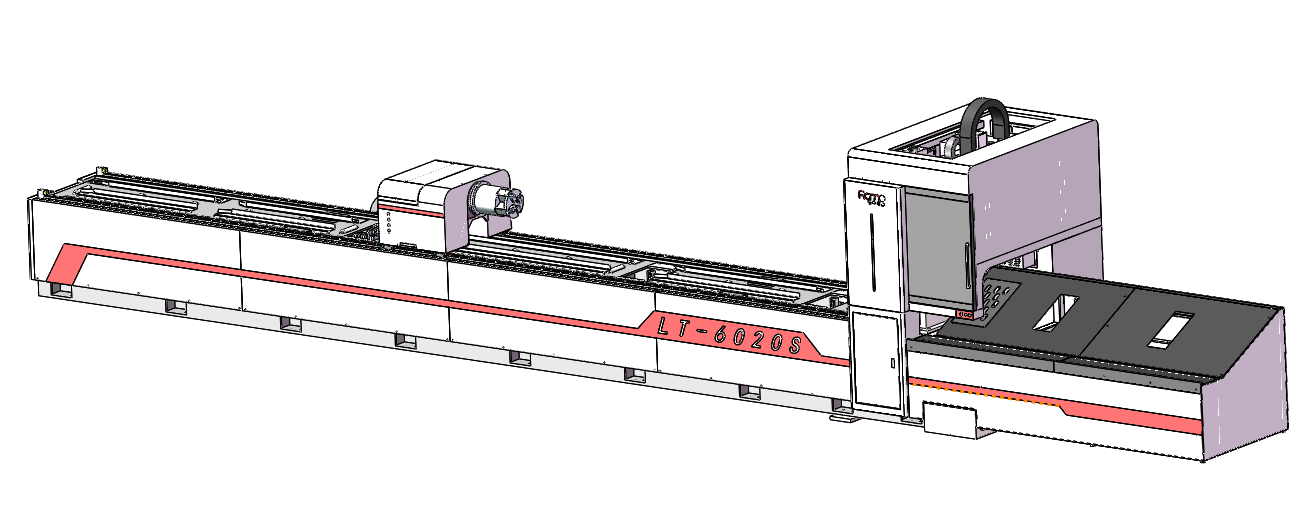

LT-6020S

CNC Fiber Laser Metal Pipe/Tube Cutting Machine

LT-6020D

CNC Fiber Laser Metal Pipe/Tube Cutting Machine

Parâmetro técnico compara 3 modelos

NÃO	ITEM		LT6020 ESPECIFICAÇÃO ALTA	LT6020S MÉDIO SPEC.	LT6020D BAIXA ESPEC.
1	SISTEMA DE CONTROLE		ALEMANHA PA8000	CYPCUT	CYPCUT
2	FONTE DE LASER		IPG	RAYCUS	RAYCUS
3	CABEÇA DE LASER		Raytools	Raytools	Raytools
4	RESFRIADOR DE ÁGUA		Hanli	Hanli	Hanli
5	SERVO MOTOR		YASKAWA	YASKAWA	FUJI
6	MANDRIL	TIPO	PUNHOS PNEUMÁTICOS DUPLOS FRENTE: DOIS PARES DUPLA AÇÃO CHUCK VOLTAR: QUATRO CHUCKS DE AÇÃO DUPLA GARRA	PUNHOS PNEUMÁTICOS DUPLOS FRENTE: DOIS PARES DUPLA AÇÃO CHUCK VOLTAR: QUATRO CHUCKS DE AÇÃO DUPLA GARRA	FRENTE: MANUAL AUTO CENTERING MANCHA VOLTAR: PNEUMATIC QUATRO GARRAS DE LIGAÇÃO DE GARGANTA
		DIÂMETRO （mm）	φ20-φ230	φ20-φ230	φ20-φ230
		MIN. COMPRIMENTO DA CAUDA （mm）	200	200	190
		VELOCIDADE DE RATAÇÃO AVALIADA （r / min）	60	40	40
		MÁX. VELOCIDADE DE ROTAÇÃO （r / min）	120	80	80
		CAPACIDADE DO ROLAMENTO （AMBOS）	500 kg	500 kg	150 kg
7	EIXO X	VIAGEM	6800mm	6800mm	6800mm
		VELOCIDADE CLASSIFICADA NO-LOAD (m / min)	57	43	43
		NO-LOAD MAX. RAPIDEZ (m / min)	100	70	70
8	EIXO Y	VIAGEM (mm)	400	400	400
		VELOCIDADE CLASSIFICADA NO-LOAD (m / min)	57	40	40
		NO-LOAD MAX. VELOCIDADE (m / min)	100	60	60
9	EIXO Z	VIAGEM (mm)	180	180	180
		VELOCIDADE CLASSIFICADA NO-LOAD (m / min)	30	30	30
		NO-LOAD MAX. VELOCIDADE (m / min)	60	60	60
10	GUIA DO TRILHO		TAIWAN 35MM 25MM	TAIWAN 30MM 25MM	TAIWAN 25MM 20MM
11	TRANSMISSÃO		RACK HELICO	RACK HELICOAMENTO Parafuso de esfera	RACK HELICOAMENTO Parafuso de esfera
12	REDUTOR		MOTOVARIO	MOTOVARIO	MARCA CHINESA
13	POSICIONANDO PRECISÃO		± 0,03 / 1000 mm	± 0,04 / 1000 mm	± 0,05 / 1000 mm
14	REPETIR A PRECISÃO DO POSICIONAMENTO		± 0,02	± 0,03	± 0,05
15	PARTES ELÉTRICAS		SCHNEIDER, OMRON	CHINT 、 OMRON	CHINT
16	PARTES PNEUMÁTICAS		SMC 、 AirTAC	SMC 、 AirTAC	SMC 、 AirTAC
17	NESTING SOFTWARE		Lantek	NENHUM	NENHUM
18	SISTEMA DE EXTRAÇÃO DE GÁS		Acme	Acme	Acme
19	MATERIAL ELEVADOR		RODA DE REDUÇÃO	PLACA DE NYLON	PNEUMÁTICO
20	CARREGANDO		CARGA TRASEIRA OU LATERAL	CARGA TRASEIRA OU LATERAL	CARREGAMENTO LATERAL
21	SISTEMA DE REMOÇÃO DE POEIRA		OPCIONAL	OPCIONAL	OPCIONAL
22	ESTRUTURA DA MÁQUINA / CORPO		TRATAMENTO INTEGRADO SOLDADO, AQUECIMENTO E ANNEALING de 16-20MM PLACA INTEGRADA, USINAGEM DE ALTA PRECISÃO	TRATAMENTO INTEGRADO SOLDADO, DO CALOR E DO ANNEALING DA PLACA DE AÇO INTEGRADA DE 12-16MM, USINAGEM DE ALTA PRECISÃO	TUBO DE AÇO SOLDADO CORPO DA MÁQUINA
23	GW		12 ton	8 ton	4 ton

1. corte de amostra grátis,

Para o corte / teste de amostras grátis, por favor envie-nos o seu arquivo CAD, nós faremos o corte aqui e faremos o vídeo para lhe mostrar o corte, ou enviaremos amostra para você verificar a qualidade do corte.

2. design de máquina personalizada

De acordo com a aplicação do cliente, revisamos nossa máquina de acordo com as necessidades do cliente.

Pode ser personalizado Max 12000mm comprimento de corte, tubo de Diâmetro 500mm mandril para clientes.

3. Combinação com outro sistema de corte

Também podemos combinar nosso sistema de laser com o sistema de corte tradicional, como o sistema Plasma, para que você tenha dois sistemas de corte em uma única máquina.

4. O que a máquina pode fazer

Alta precisão de corte e processamento de tubos de tubos metálicos para aço carbono, aço inoxidável, alumínio, latão, cobre, aço galvanizado e outros materiais metálicos.

Rodada, retangular, quadrada, oval, triângulo, ângulo de aço, canal de aço e outros tipos de formas de tubo.
