Máquina automática de corte de tubos automáticos

Máquina de corte de tubo de tubo de metal 1.Professional. 2. Precisão e velocidade de corte alto. 3.Todos os tipos de formas de tubo. 4.Strong corpo da máquina nunca deformação. 5.Patente sistema de carregamento automático, apenas cerca de 15s de tempo de carregamento.

Enviar inquérito

Descrição

Parâmetros técnicos

Máquina automática de corte de tubos automáticos

CAPACIDADE para a máquina automática de corte de tubos a laser: este cortador a laser de tubo de metal pode manipular até tubos e tubos de metal de até 220 mm de diâmetro de 6000 mm de comprimento.

CAPACIDADES MATERIAIS : Com a sua capacidade única de processar materiais altamente reflexivos, o laser de tubo de fibra óptica não só pode cortar materiais tradicionais como aço, aço inoxidável e alumínio, mas também pode cortar tubos de cobre, latão, bronze e galvanizado.

I. Carregador de Bundle Automático

1. Carregador de fardo automático para opção. Economizando mão-de-obra e tempo de carregamento, alcançando o objetivo de produção em massa

2. Tubos redondos, tubos rectangulares e outros tubos podem ser totalmente carregados automaticamente, sem manual

3. Intervenção. Tubo de outras formas pode ser alimentação semiautomática artificialmente.

4. Pacote de carregamento máximo 800 × 800mm

5. Peso máximo do pacote de carga 2500kg

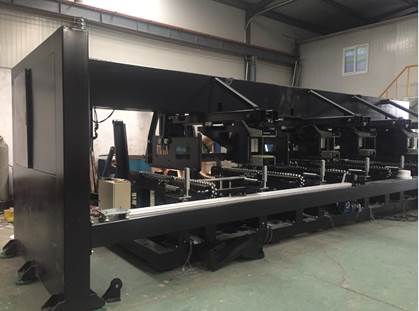

Máquina automática de corte de tubos automáticos

II. mandril de ar dinâmico

1. Chuck, mudando o caminho do gás, a ligação usual do mandril de quatro mandibulhas, otimização Cheng stroke power chuck de dupla ação.

2. Corte de diâmetros diferentes, a forma do tubo na faixa de viagem (curso bilateral 80mm), não é necessário ajustar a configuração fácil do mandar e centrada.

3. Comutação fácil de diferentes diâmetros, um tempo substancial de configuração de economia.

III. Cama de integração

1. Como uma cama de solda inteira, soldada de chapa de aço de 16 a 25 mm de espessura, o corpo da máquina pesa 12t

2. O leito de integração pode garantir uma concentricidade de equipamentos, vertical, instalação de precisão rápida e eficiente.

3. Calor e liberação de tratamento

IV. PEÇAS E ESPECIFICAÇÕES

Não.	Nome	Marca
1.	Fonte de laser	Alemanha IPG
2.	Cabeça de corte	Raytools / Precitec
3.	Sistema de corte	Alemanha PA8000, Lantek / Gamma nesting software
4.	Controle elétrico	Schneider
5.	Controle pneumático	SMC ou Airtac
6.	Guias lineares	Taiwan Hiwin
7.	Engrenagem e rack	Taiwan YYC
8.	Servo motor AC e condutor	Yaskawa
9.	Redutor	França MOTOVARIO
10.	Chiller	Tongfei
11.	Mandril	Mandril pneumático, centralização automática
12.	Dispositivos de remoção e filtração de poeira	Opcional
13.	Dispositivo de alimentação automática	Opcional
