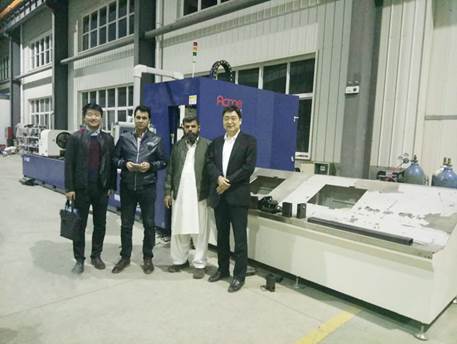

Máquina de corte por laser de tubo de metal

A máquina de corte a laser de tubos metálicos é projetada para fabricação de tubos de alta produção. Eles fornecem processamento eficiente de perfis de tubos padrão redondos, rectangulares, quadrados ou outros a velocidades ótimas usando um laser de fibra. A integração de componentes da marca líder garante o melhor desempenho e alta confiabilidade. As máquinas são projetadas para montagem rápida de diferentes tamanhos de tubos e construídas para facilidade de manutenção e manutenção.

I. PRINCIPAIS CARACTERÍSTICAS

● Configuração e execução automática

● Os perfis redondos, rectangulares, quadrados e outros são padrão

● Componentes padrão para fácil manutenção e manutenção

● Comprimento padrão aleatório

● ressonador IPG 2kW

● Software de programação Lantek

II. OPÇÕES DE DESEMPENHO

● Alimentação do pacote de lado ou de trás

● Sistema de detecção de costura

● Sistema de transporte de saída

● Aninhamento automatizado para melhor utilização de materiais

III. PEÇAS E ESPECIFICAÇÕES

Não.	Nome	Marca
1.	Fonte de laser	Alemanha IPG
2.	Cabeça de corte	Raytools / Precitec
3.	Sistema de corte	Alemanha PA8000, Lantek / Gamma nesting software
4.	Controle elétrico	Schneider
5.	Controle pneumático	SMC ou Airtac
6.	Guias lineares	Taiwan Hiwin
7.	Engrenagem e rack	Taiwan YYC
8.	Servo motor AC e condutor	Yaskawa
9.	Redutor	França MOTOVARIO
10.	Chiller	Tongfei
11.	Mandril	Mandril pneumático, centralização automática
12.	Dispositivos de remoção e filtração de poeira	Opcional
13.	Dispositivo de alimentação automática	Opcional

IV. PARÂMETROS

Não.	Item	Parâmetro
1.	Velocidade máxima de viagem	70m / min
2.	Comprimento de onda do laser	1070-1080 nm
3.	Largura mínima de corte	0,2 mm
4.	Potência de saída avaliada	10-100% (100W-1000W)
5.	Precisão de posicionamento do eixo X e Y	≤ ± 0,03㎜
6.	Repetir a precisão de posicionamento	≤ ± 0,02㎜
7.	Forma de corte cortada disponível	Tubo redondo, tubo quadrado, tubo retangular Tubo oval, tubo em forma de fã e assim por diante
8.	Aceleração	1G
9.	Sistemas de óleo	Lubrificação automática
10.	Comprimento da cauda (desperdício)	200-250mm
11.	Comprimento efetivo de corte	6000mm / 8000mm / 10000mm (personalizar o dorder aceitável)
12.	Tamanho	11 * 3.9 * 2.5m (Comprimento * largura * altura)
13.	Poder	35KW
14.	GW	10 toneladas
15.	Fonte de energia	380v50Hz ± 10%
16.	Posicionamento vermelho	sim
17.	Gases auxiliares	Oxigênio, nitrogênio, ar
18.	Formatos de arquivo suportados	IGS (disponível PRO / E. UG, Solid Works Photo)
19.	Diâmetro	20mm-200mm (ordem personalizada aceitável)
20.	Sistema de rastreamento a laser	Acompanhamento automático
