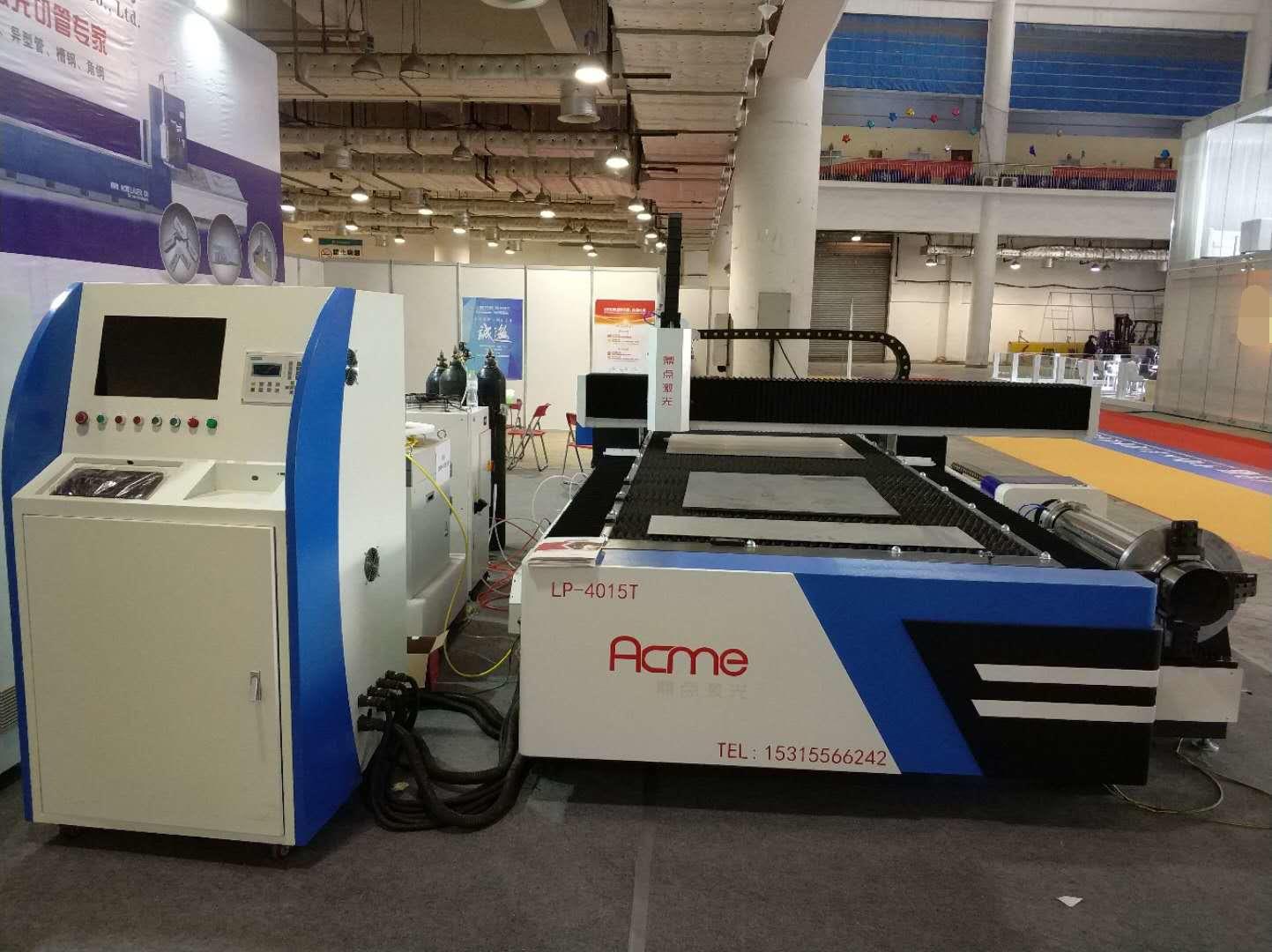

FOLHA DE METAL DO CNC DE ACME E MÁQUINA DE CORTE DO LASER DO TUBO
Uma máquina a laser pode tanto cortar chapa de metal e tubo com dispositivo rotativo
Corte da peça da folha: 1500 * 3000mm
Corte de peças de tubos: 6 metros de comprimento, faixa de diâmetro de 20 mm a 230 mm
Outro tamanho pode fazer a produção personalizada
Parâmetros técnicos

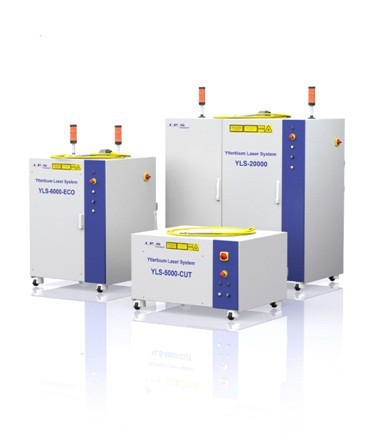

Potência do laser | Fonte de laser de fibra IPG / Raycus |
Habilidade de corte | CS 16mm, SS 8mm, AL 6mm, CU 4mm (2000W) |
Área de corte de chapa metálica | 1500 * 3000 mm |
Área de corte de tubo de metal | comprimento do tubo 6m, diâmetro 20--230mm |
Cabeça de corte | Raytools / Precitec |
Sistema de controle | CYPCUT / PA8000, controle de longo alcance, conexão WIFI |
Servo Motor | YASKAWA (1.8kwx2, 1.5kwx2, 1.3kwx1, 750wx1, 400wx2) |

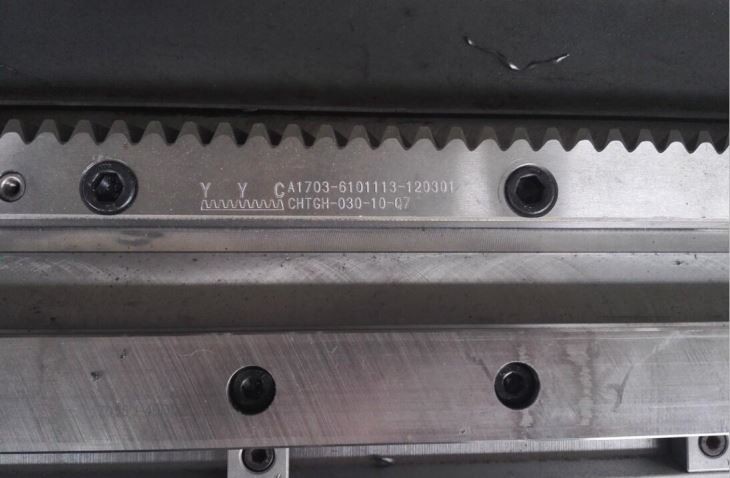

Engrenagem e cremalheira | Engrenagem helicoidal 3 YYC módulo |
Estrutura da máquina / cama | Placa de aço inteira de 16-25mm total soldada (parte da folha) tubo de aço soldado (parte do tubo) |
Elemento elétrico | Schneider, Omron |
Precisão de posicionamento | ± 0,03 mm / m |
Precisão de posicionamento repetida | ± 0,02 mm / m |

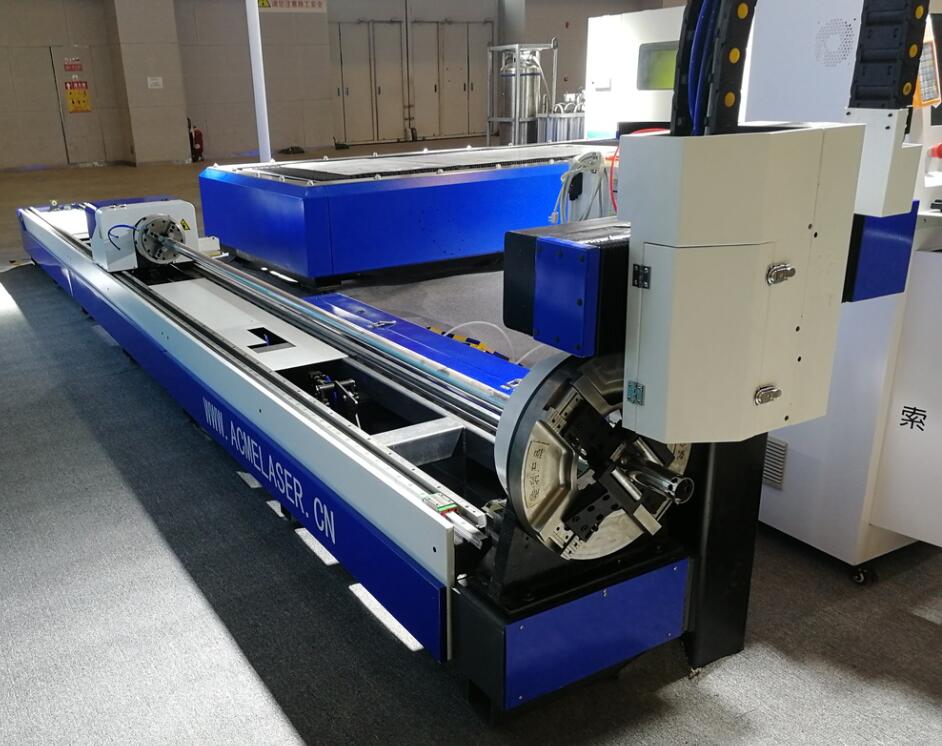

Nós usamos o mandril pneumático na peça do tubo que é muito melhor do que o mandril elétrico.
Faixa de diâmetro de tubo de 20mm-230mm, é difícil atingir essa faixa de diâmetro grande, mas podemos.
Para a máquina de corte a laser e tubo de metal combinada, o ponto chave é a parte de corte de tubo, temos uma força técnica muito forte na área de corte de tubo de metal, portanto nossa máquina combinada pode desempenho perfeito em trabalho real. Feedback do cliente que comprou este tipo de máquina de nós.
A parte do tubo também pode ser vendida separadamente, se você quiser apenas esta parte, e nós temos outros 2 tipos de máquinas de corte de tubo profissional, você pode verificar em nosso site.

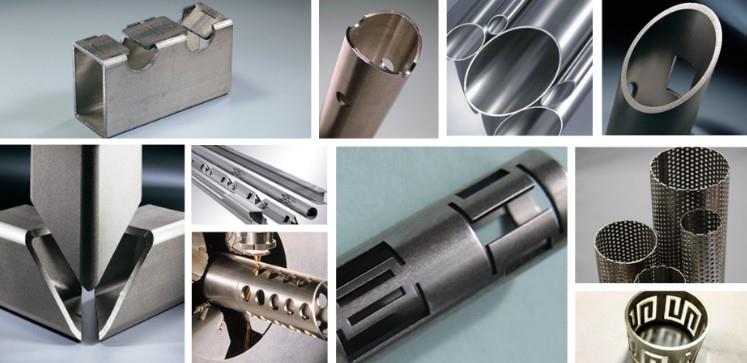

Amostra de corte

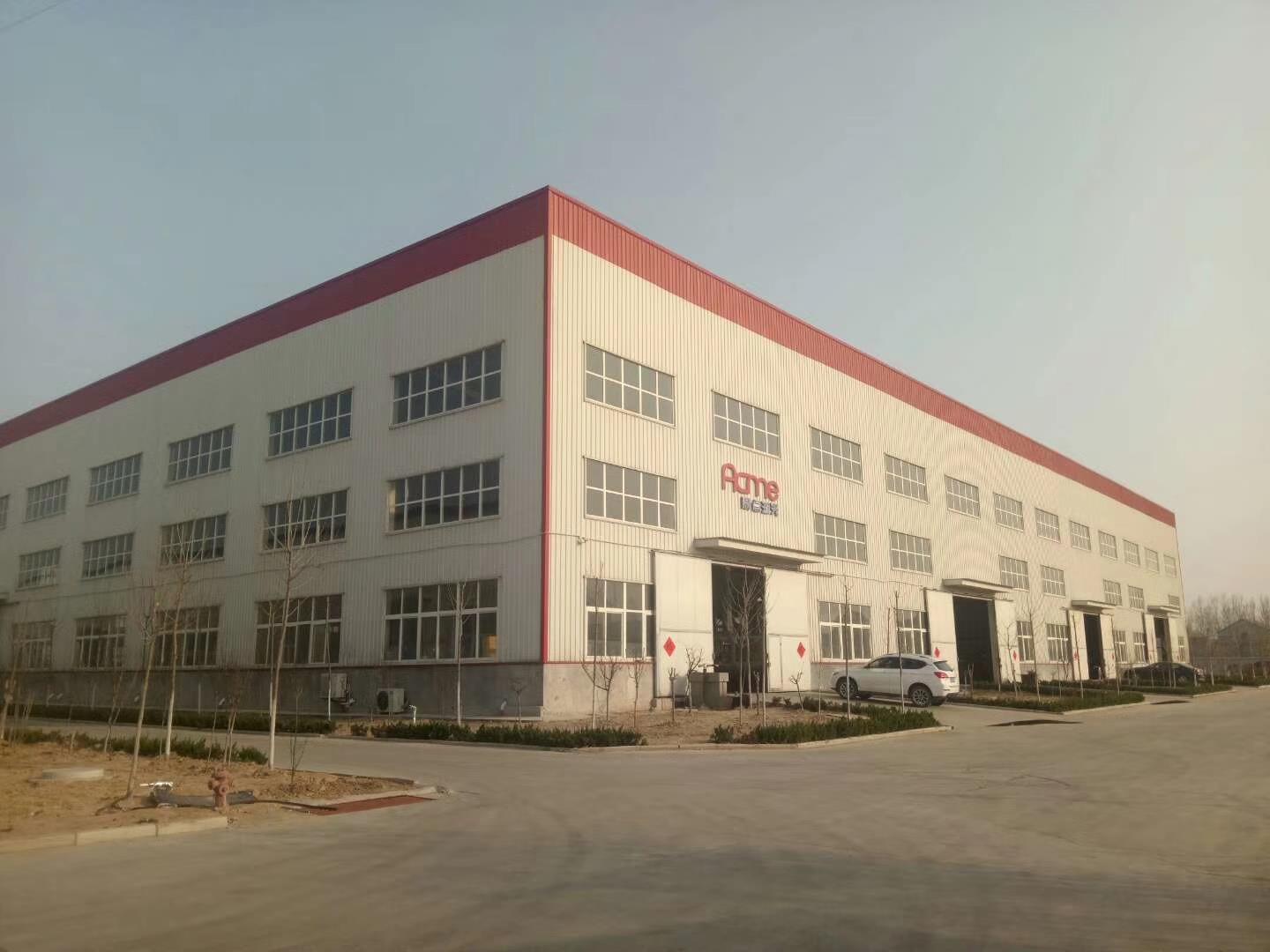

Fábrica ACME
FÁBRICA DO MEDIDOR QUADRADO DE 20000
Tag: folha de metal e tubo de máquina de corte a laser, China, fabricante, preço
